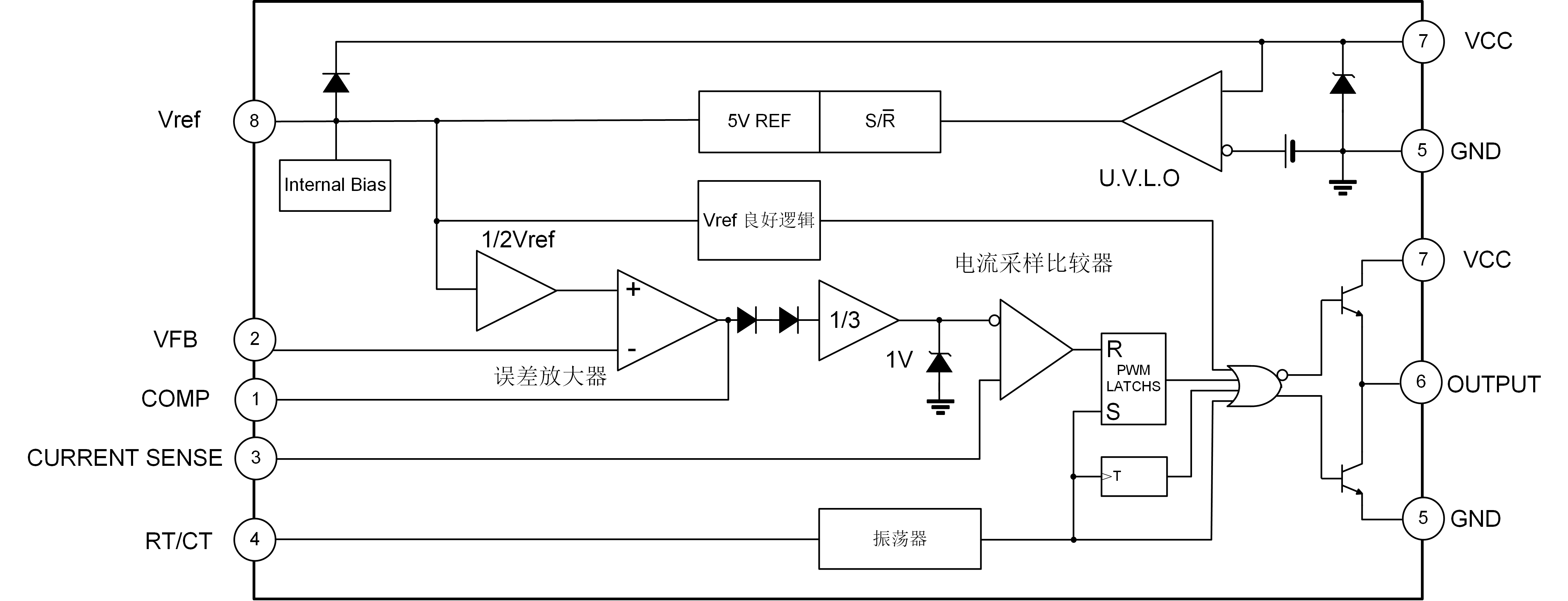

SA3845是高性能固定頻率電流模式控制器，專為隔離或DC-DC轉換器應用而設計，所需外部元件數量極少。內部電路包括欠壓鎖定電路（啟動電流小于0.5mA），修調的精密基準電路作為一端輸入的誤差放大器，可完成鎖存操作的邏輯電路，以及可提供限流控制的PWM比較器，圖騰柱輸出級設計用于大拉電流或灌電流。輸出級在關斷狀態為低電平，適用于驅動N溝道MOSFETs。
專為隔離及DC-DC轉換器優化
低啟動電流（<0.5mA）
自動前饋補償
逐個周期限流功能
增強的負載響應特性
帶遲滯的欠壓鎖定電路
雙脈沖抑制
高電流圖騰柱式輸出
內部經修調的帶隙基準
高達500kHz工作頻率
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|
| SA3845SA | SOP-8-225-1.27 | SA3845 | 無鹵 | 料管 | |
| SA3845SATR | SOP-8-225-1.27 | SA3845 | 無鹵 | 編帶 | |
| SA3845DA | DIP-8-300-2.54 | SA3845 | 無鹵 | 料管 |
| 標題 | 類型 | 大小 (KB) | 日期 | 下載最新中文版本 |
|---|---|---|---|---|
| SA3845 | 314 | 2022-07-22 | SA3845 簡要版說明書 |
